Parametros del producto

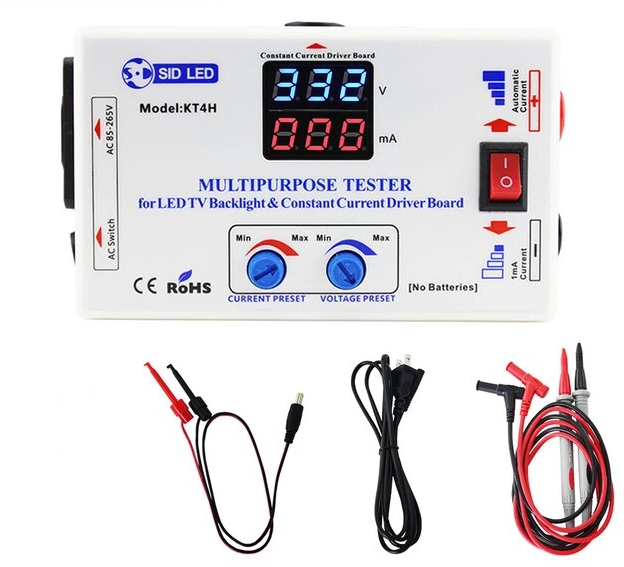

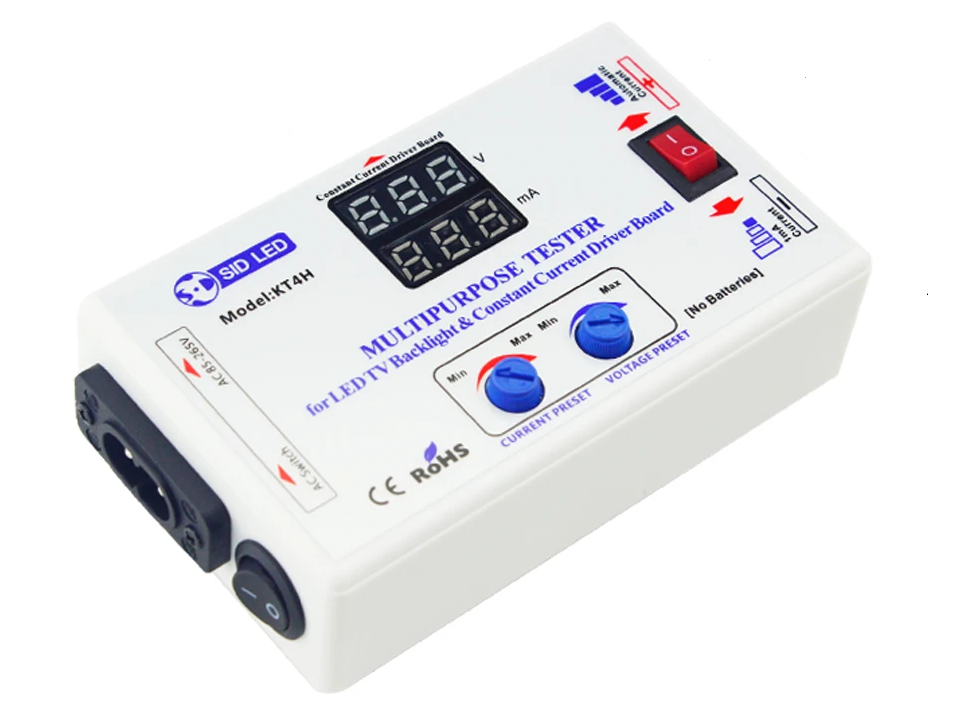

• Modelo de producto: KT4H
• Entrada: CA 85-265 V
• Vout: DC 0-330V (Automático + Ajustable)
• Precisión del voltímetro: < (± 0,5 ± 1%Vout) V
• salida: 0-150mA (Automática + Ajustable)
• Corriente de prueba de la placa de corriente constante: 0-999 mA
• Precisión del amperímetro: <(±2 ±1%Isalida) mA
• Entrada: 50VA (MÁX.)
• Temperatura: -20℃~+40℃
Introducción del producto
Prueba de voltaje y corriente en tiempo real de la placa controladora de corriente constante.
1. Prueba de tiras de LED, paneles de LED, cuentas de LED individuales, fuentes de iluminación COB, etc.
2. Prueba de retroiluminación de televisores LED, pantallas, computadoras, etc.
3. Compatible con todas las tiras de LED (alta tensión o baja tensión).
4. Ajuste manual del rango de voltaje de prueba (20-330 V/CC) y corriente (20-150 mA).
Ajuste de tensión en circuito abierto (sin cargas) y ajuste de corriente con cargas o sondas de contacto juntas.
5. No se quema al probar una sola cuenta LED con polaridad incorrecta. (Establezca el voltaje en 20 V y el interruptor de corriente en 1 mA)
6. Prueba de parámetros de voltaje de varios componentes electrónicos.
7. Prueba de luz LED en el vehículo.
Métodos de prueba
Configuración predeterminada de fábrica: voltaje de salida 330 V, corriente de salida 30 mA. Puede probar la retroiluminación de un televisor de cualquier tamaño con esta configuración predeterminada.
1. Autoprueba: enchufe, encienda el interruptor de alimentación. El voltaje es de alrededor de 330 V, la corriente es 0; Póngase en contacto las sondas juntas, el voltaje cambia a 0 y la corriente cambia a aproximadamente 50 mA, luego se pueden iniciar las pruebas.
2. En pruebas:
Voltaje = '0', CORTOCIRCUITO.
Voltaje = '330V', CIRCUITO ABIERTO.
3. Prueba de una sola cuenta LED (establezca el voltaje en 20 V y el interruptor de corriente en 1 mA):
A. Con polaridad correcta: el voltaje que muestra el probador de una cuenta LED normal es aproximadamente el 80% del voltaje nominal, por ejemplo, el voltaje de funcionamiento de la cuenta LED es 2,4 V si su voltaje nominal es 3 V;
B. Con polaridad incorrecta: El voltaje muestra el voltaje del circuito abierto.
4. Prueba de tiras de LED: establezca el voltaje en aproximadamente 200 V, cambie la corriente si es necesario ajustar el brillo.
